3-Premier projet de captage de la source de Pont-Roux (1882)

Lors de la construction de l’école des garçons (avec salle de mairie) une citerne est aménagée dans la cour en vue de recueillir ultérieurement les eaux de Pont-Roux.

Le projet n’aboutit pas (manque de crédits, opposition des riverains de Pont-Roux, changement de municipalité[1]).



4-Découverte de la source de la Rouvière (1891)et deuxième projet.

Un projet présenté par M. Vignal, géomètre à Bagnols, prévoit d’installer deux pompes : l’une à la mairie, l’autre devant la maison Audibert, mais la population ne veut plus de pompes. Pour pouvoir mettre en place des fontaines jaillissantes, il faut trouver d’autres sources. La municipalité fait effectuer des fouilles dans le quartier de la Rouvière au point culminant de la partie nord de la commune.

Tranchée sud-nord : 11 personnes , durée des travaux trois mois, coût environ 1000 francs.

De l’eau est trouvée à la cote 172, près de la limite avec Cavillargues, limite dans une parcelle (les Escoufières) faisant partie de la concession des mines de Pérot. Débit 10 l/mn à l’étiage.



5-Nouveau projet (1893, M Degan architecte )

Le projet consiste:

- d’une part à réparer la conduite de la Boulidouïre et à surélever les bassins du lavoir,

- d’autre part à amener l’eau des sources de la Rouvière et de Pont-Roux jusqu’à une tour élévatrice et de là vers un réservoir situé au point culminant du village (135m)



Détail du projet:

- source de la Rouvière

- captage par une galerie maçonnée de 66 m

- amenée à la tour de Pont-Roux par une conduite en ciment de 840 m , diamètre intérieur 50 mm.

- source de Pont-Roux

- regard de captage et amenée à la tour par une conduite en ciment de 210 m., diamètre intérieur 100 mm

- tour de Pont-Roux

- initialement hauteur de 5,80m avec siphon élévateur Lemichel au sommet (encore visible aujourd’hui à mi-hauteur de la tour))

- réservoir (reposoir d’eau)

- emplacement :près de la poste actuelle

- forme trapézoïdale (7m au plus large x 4m, h= 4m), volume intérieur 47 m³.

Les points d’eau:

- fontaine jaillissante au Planas surmontée d’un sujet en fonte (enfant aux deux urnes)

- deux bornes fontaines à levier système Giraud (dont une en remplacement de la Pompette)

- une fontaine à écoulement constant à l’angle nord-ouest de la mairie et recueil de l’eau dans un petit lavoir à quatre places au bord de la route de Cavillargues.

Le volume d’eau susceptible d’arriver au village était estimé à 100 m³ par jour : Rouvière 14,4 (10 l/mn), Pont-Roux 28,8 (20 l/mn) et Boulidouïre 57,6 (40 l/mn)

Emprunt de18 000 francs remboursable sur 30 ans par imposition extraordinaire.



6-Réalisation

Pour éviter une rupture, il est prévu de ne commencer les travaux de la Boulidouïre  qu’après réalisation de ceux de Pont-Roux.

Le chantier est adjugé pour 14 560 francs à l’entreprise Michel Phocion de Vers.

Les travaux sont réalisés en 1895.

Modifications apportées au projet :

- statue de Saint-Pons sur la fontaine du Planas

- remplacement en 1897 du siphon Lemichel par un siphon Gilly installé au pied de la tour ; hauteur de la tour portée à 12 m

Le système a fonctionné jusqu’en 1961, date à laquelle les puits de la Boulidouîre et le château d’eau du Pujol ont été mis en service.

7-Le système du siphon élévateur (plan joint).

 Extrait d'une correspondance de M. Degan, architecte, à M. Lemichel, inventeur du système de siphon:

"Nous sommes en plein Languedoc, aussi étrangers aux finasseries normandes

qu'à la fois punique des carthaginois; nous avons l'habitude de tenir les engagements

pris lorsque nous les avons acceptés."

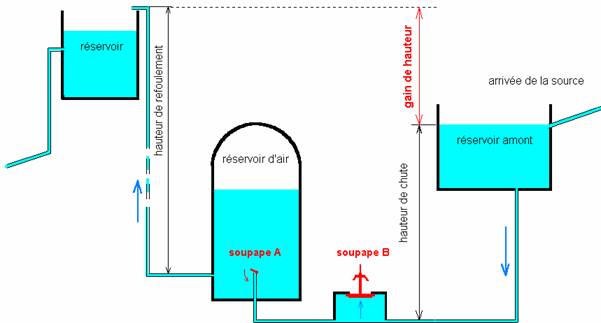

FONCTIONNEMENT D’UN BELIER HYDRAULIQUE



- 1er temps: l'eau du réservoir amont s'écoule et en prenant de la vitesse ferme la soupape B;

- 2e temps: cette fermeture provoque un à-coup de  pression (coup de bélier) qui ouvre la soupape A;

- 3^e temps: l'eau s'engouffre dans le ballon en comprimant l'air;

- 4^e temps: cette compression entraîne la fermeture de la soupape A, l'eau emprisonnée est refoulée dans le réservoir supérieur;

- 5^e temps: la soupape B s'ouvre par son propre poids, l'eau du réservoir amont arrive à nouveau et le cycle recommence.

- La fermeture des soupapes produit un bruit sec qui rythme le fonctionnement de l'appareil.

Le débit du bélier est donné par la formule suivante:

 Débit = 0,65 x débit de la source x hauteur de chute diviser par la hauteur de refoulement

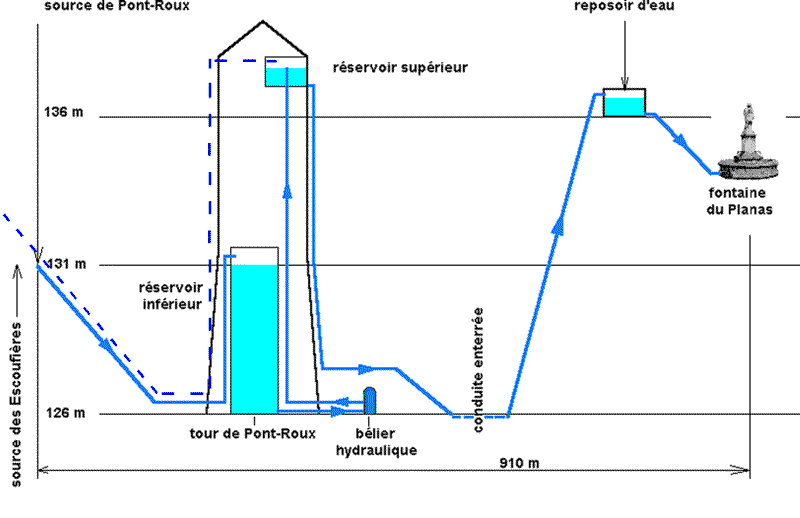

Saint-Pons-la-Calm schéma général du systèmed'adduction d'eau par bélier hydraulique

Un appareil de ce genre est toujours en service chez M. Bruno de Seresin au domaine de Careiret (commune de Sabran).

FONCTIONNEMENT D’UN SIPHON ELEVATEUR

Voici la copie d'un article de revue LA NATURE datée de mai 1892

N~989. - 14~ MAI 1892. LA NATURE. Page 369/370

Chacun connaît le bélier hydraulique et les services qu'il rend à la campagne pour l'élévation des eaux servant à l'agriculture, au jardinage, au service intérieur des villas, etc.

Il semblait difficile de faire plus simple et plus rustique, et cependant le problème a été résolu d'une façon fort élégants par le siphon élévateur de M. Lemichel dont on a pu voir fonctionner un modèle au Concours agricole tenu en février dernier au Palais de l'industrie à Paris

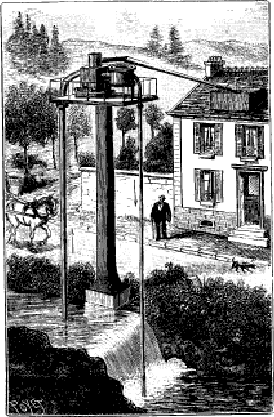

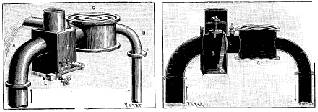

Le siphon élévateur présente sur le bélier l'avantage de dispenser dans bien des cas, d'une longue canalisation encombrante et de n'occuper qu'une faible surface, comme on peut le voir sur la figure 1 montrant l'appareil montée au Palais de l'industrie. Par contre, la hauteur à laquelle il est possible d'élever les eaux est limitée pratiquement par la pression atmosphérique et ne saurait dépasser 9 à 10 mètres, mais il est rare que l'on ait besoin, dans les applications, d'élever l'eau à de plus grandes hauteurs. Comme son nom l'indique, l'appareil est fondé sur le principe même du siphon et pourrait être défini comme un siphon à fuite supérieure Les figures 2 et 3 qui le représentent d'ensemble et en coupe permettent d'en saisir facilement le mode de fonctionnement

Le siphon élévateur se compose de deux tubes verticaux ou colonnes A et II (fig.2), d'une boite de distribution B et d'un régulateur C. A l'intérieur De La boîte B se trouve un clapet C qui se meut autour d'un 'axe horizontal, et à la partie supérieure une soupape D maintenue sur son siège par un ressort à boudin Un levier agit sur le clapet pour le ramener en arrière et supporte dans ce sens, l'action d'un contrepoids

Ces organes très sensible, ne demandent presque aucune entretient pour assurer leur fonctionnement .

Les autres organes en petit nombre d'ailleurs, ne servent qu'au réglage.

Toutefois, avant de décrire leur fonctionnement, nous croyons utile de donner quelques explications sur le rôle du régulateur, auquel on a donné le nom de poumon, par analogie avec la fonction qu'il remplit.

Il est formé d'un tambour venu de fonte et de deux plaques métalliques ondulées, de 2 millimètres d'épaisseur environ. Ce sont elles qui, par leurs vibrations, entretiennent le mouvement de l'eau et empêchent le siphon de se désamorcer. Considérons maintenant le siphon une première fois amorcé en le remplissant d'eau par l'orifice K (fig.3.) et cet orifice fermé par sa vis bouchon Dès l'instant où les deux colonnes sont remplies il fonctionne comme un siphon ordinaire L'eau prise à sa source, puits ou rivière, subissant l'action de la pression atmosphérique monte dans la colonne A, traverse la boite B (fig. 2), le régulateur G, et s'écoule par la colonne descendante II; dans ce mouvement, elle rencontre le clapet C (fig. 3), l'entraîne et le ferme. Ne trouvant plus d'issue, elle soulève, en raison de sa puissance vive, la soupape D et sort par l'orifice de cette soupape

Pendant ce temps, la colonne Il s'est partiellement vidée : de ce fait il se produit une dépression dans le poumon G, dont les membranes se rapprochent . Mais aussi, la pression exercée sur la face de droite du clapet C a diminué; ce clapet, ramené en arrière par le levier, s'ouvre, et l'eau, trouvant alors un passage dans le régulateur G, y pénètre de nouveau. Pendant cette aspiration les membranes ont repris leur position première et la même série de phénomènes recommence, de telle sorte que les pulsations d'une régularité parfaite, dont la fréquence varie entre 150 et 400 par minute, suivant les hauteurs produisent un jet continu et un écoulement constant.

Deux robinets placés l'un sur la colonne montante l'autre sur la colonne descendante, permettent d'arrêter l'appareil et de le remettre en fonction à volonté. Le siphon est rempli une fois pour toutes à l'aide d'un orifice disposé en K que l'on referme une fois le siphon rempli. L'appareil représenté figure 1 élevait l'eau à 4 mètres de hauteur avec une chute de 1m,80 il pouvait ainsi élever 60 mètres cubes environ par vingt-quatre heures, le volume élevé étant égal au tiers de celui écoulé dans le bief supérieur. Ces chiffres font ressortir le rendement du siphon élévateur un eau montée à 4/3.1,8 =0,74 soit soixante-quatorze pour cent, ce qui est remarquable pour un appareil d'aussi faible puissance((3 kilogrammètres par seconde).

La simplicité du siphon élévateur fonctionnant d'une façon continue sans soin, sans surveillance et presque sans entretien, lui vaudra de nombreuses applications dans les exploitations agricoles et une grande faveur auprès des amateurs, chaque jour plus nombreux, de villégiature.

X..., ingénieur.
